Какова наиболее распространённая область применения поворотного затвора?

Однажды я видел, как предприятие тратило слишком много энергии из-за старых, тяжелых клапанов. Мне хотелось найти более простое решение.

Заслонка-бабочка обычно служит в качестве клапана управления потоком или запорного клапана в трубопроводах большого диаметра. Она обеспечивает баланс между стоимостью, пространством и простотой эксплуатации.

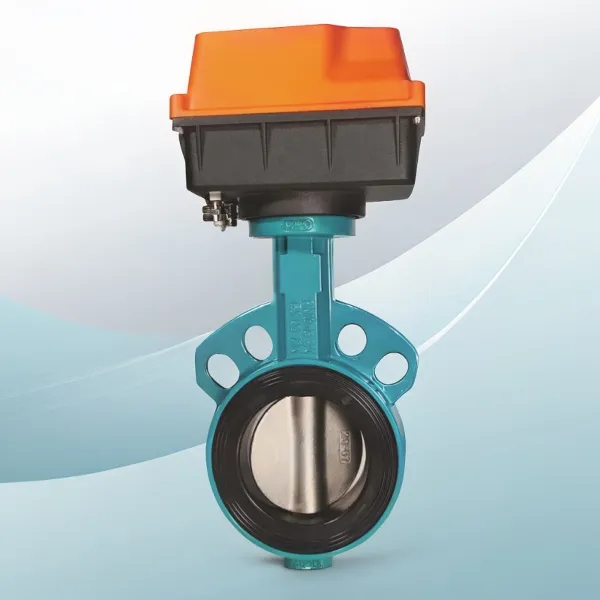

дроссельный клапан

Я понял, что дроссельные клапаны обеспечивают эффективную изоляцию или дросселирование без огромных затрат. Они подходят для многих систем водоснабжения, HVAC и промышленных систем. Теперь давайте рассмотрим детали.

Для чего подходит дисковый затвор?

Вам приходится бороться со сложными клапанными установками, обслуживание которых требует больших затрат и времени?

А дроссельный клапан¹ подходит для трубопроводов, требующих быстрого открытия, закрытия или умеренного управления потоком. Он компактный, легкий и экономичный.

Ключевые факторы, которые делают дисковый затвор подходящим

Я помню время, когда я выбирал задвижки для больших водопроводов. Они были тяжелыми, дорогими и требовали много места. Позже я открыл для себя поворотные затворы. Я понял, что они проще, меньше и дешевле. Это имело значение в проектах с ограниченным бюджетом и ограниченным пространством для труб.

1. Компактный дизайн

Поворотные затворы экономят место. Они имеют тонкий корпус с вращающимся диском. Такая конструкция легко помещается между двумя фланцами. Традиционные задвижки или шаровые клапаны часто длиннее и тяжелее. Во многих системах HVAC мне нужно устанавливать клапаны в тесных технических помещениях. Более короткий размер дроссельной заслонки очень помогает. Меньший вес также снижает нагрузку на трубы и опоры.

2. Быстрое срабатывание

Дроссельные клапаны открываются и закрываются при повороте диска на четверть оборота. Привод, будь то ручной или электрический, поворачивает диск на 90 градусов. Это позволяет быстро перекрывать поток или изменять его. Я считаю это особенно полезным в градирнях или контурах охлажденной воды, где быстрая изоляция может иметь решающее значение в чрезвычайной ситуации. Простой механизм снижает эксплуатационные усилия и может легко интегрироваться с автоматикой.

3. Ценовое преимущество

Я часто сравниваю цены. Дисковые затворы обычно стоят дешевле, чем задвижки или шаровые краны аналогичного размера. Для линий большого диаметра разница в стоимости может быть огромной. Такая доступность освобождает бюджет для других нужд проекта, таких как расширенный мониторинг или лучшая изоляция. Иногда я инвестирую эти сэкономленные средства в более качественные приводы, что дает мне более точное управление и диагностику.

4. Универсальные установки

Клапаны-бабочки хорошо работают в системах распределения воды, HVAC и даже в некоторых промышленных процессах. Они выдерживают давление от слабого до умеренного. Они также выдерживают диапазоны температур, которые подходят для типичных строительных услуг. При этом вам необходимо проверить материалы на коррозионную стойкость, если жидкость абразивная или химически агрессивная. Например, корпуса из нержавеющей стали или с покрытием могут потребоваться на некоторых химических заводах.

Вот краткая справочная таблица:

Я понял, что простота поворотного клапана снижает требования к обслуживанию. Он также подходит для удаленной автоматизации из-за своего короткого хода. Это повышает производительность системы и экономит время при остановке или переоборудовании. Когда я думаю о трубопроводах, требующих простоты эксплуатации и умеренного контроля, поворотный клапан часто становится моим первым выбором.

Каковы области применения дисковых затворов?

Возникали ли у вас когда-нибудь трудности с поиском экономически эффективных клапанов для линий с большим расходом или средним давлением?

Дисковые затворы используются в системах охлаждения HVAC, сетях водоснабжения, линиях противопожарной защиты и некоторых промышленных процессах, требующих быстрого отключения или частичного дросселирования.

Распространенные места и причины использования поворотных затворов

За эти годы я работал над многими реконструкциями зданий. Я всегда ищу способы сократить расходы и оптимизировать обслуживание. Поворотные затворы часто решают проблемы в больших водопроводах и контурах охлаждения. Вот типичные области применения:

1. Системы отопления, вентиляции и кондиционирования воздуха

Большие контуры нагрева и охлаждения воды часто используют дроссельные заслонки в качестве точек изоляции или управления потоком. В больших охладителях или градирнях дроссельная заслонка может быстро изолировать контур для очистки или ремонта. Это позволяет избежать слива всей системы. Низкий перепад давления при полном открытии снижает затраты на электроэнергию для насоса. Я вспоминаю одно коммерческое здание, которое сэкономило деньги, заменив устаревшие задвижки на дроссельные заслонки, что снизило нагрузку на насос и улучшило возможность отключения.

2. Водораспределительные сети

Города и комплексы полагаются на большие трубы для перемещения воды. Дисковые затворы служат в качестве магистральных клапанов, позволяя операторам изолировать секции для обслуживания. Они легче и дешевле задвижек. Они также требуют минимального крутящего момента для работы, что важно при установке электрических или шестеренчатых приводов. Короткий корпус упрощает их модернизацию в тесных хранилищах или коридорах трубопроводов.

3. Системы противопожарной защиты

Для пожарных линий нужны клапаны, которые быстро открываются или закрываются. Это обеспечивает быструю готовность системы. Дроссельные клапаны с контролируемыми приводами или тамперными выключателями позволяют управляющим зданиями в любое время подтверждать положение клапана. Это помогает в соблюдении правил безопасности, особенно в спринклерных сетях, требующих надежной подачи воды.

4. Промышленные процессы

Отрасли, которые работают с неабразивными жидкостями, например, пищевая промышленность и производство напитков или определенные химические процессы, используют поворотные затворы. Они доверяют компактности и простоте автоматизации клапана. Однако, если жидкость абразивная или сильно едкая, я проверяю материалы. Для продления срока службы клапана могут потребоваться специальные материалы седел или футерованные диски.

Ниже приведена таблица, показывающая распространенные области применения:

По моему опыту, дисковые затворы обеспечивают экономию средств и простоту эксплуатации для больших линий потока. Но я напоминаю себе, что они не для каждой жидкости или экстремального давления. Тем не менее, эти затворы остаются популярным выбором во многих приложениях с умеренным давлением и большим диаметром.

Где установить дроссельный клапан?

У меня когда-то были трудности с планированием расположения клапанов. Я обнаружил, что правильное размещение и интервал между клапанами часто помогает оптимизировать операции.

Клапаны-бабочки обычно размещаются в зонах, требующих быстрого отключения, изоляции или простого регулирования потока. Они устанавливаются на одной линии с фланцами, часто в основных точках ответвления или вблизи оборудования, требующего частого обслуживания.

Стратегическое размещение и передовой опыт

Когда я планирую схему трубопровода, я определяю оборудование, которое требует регулярного обслуживания, например, охладители, насосы или фильтры. Размещение дроссельного клапана выше и ниже по потоку может изолировать этот компонент. Это ускоряет ремонт или осмотр без отключения всей системы. Вот некоторые важные соображения по размещению²:

1. До и после оборудования

Клапаны около теплообменников, насосов или резервуаров помогают изолировать их, если требуется ремонт или очистка. Однажды я заменил старые задвижки вокруг градирни на поворотные клапаны. После этого моя бригада по техобслуживанию могла быстро изолировать градирню, слить ее и устранить неполадки, не сливая всю сеть.

2. Изоляция раздела

В длинных трубопроводных сетях я размещаю дроссельные заслонки с интервалами, чтобы изолировать секции. Это имеет решающее значение в больших зданиях. Если есть утечка, вы можете перекрыть сегмент, не влияя на весь объект. Это особенно полезно для многоэтажных или общеуниверситетских систем. Это предотвращает чрезмерные простои или потери воды.

3. Управление потоком в обводных линиях

Иногда я добавляю обводные линии вокруг основных компонентов. Дроссельный клапан в обводном клапане позволяет мне перенаправлять поток во время обслуживания или контролировать определенные операции. Быстрое вращение диска удобно в таких сценариях. Это помогает мне быстрее реагировать на изменения в эксплуатационных потребностях.

4. Ориентация и очистка

Диску дроссельной заслонки нужно достаточно места для свободного вращения. Я всегда проверяю, достаточно ли зазора от внутренней части трубы, особенно в трубах с покрытием или с большой изоляцией. Если я забуду об этом, диск может удариться о стенку трубы, что приведет к ее повреждению. Иногда у дроссельной заслонки вафельного типа зазор минимальный, поэтому я проверяю внутренний диаметр трубы перед установкой.

Ниже представлена таблица, обобщающая передовой опыт установки дисковых затворов:

Я также обнаружил, что полезно ознакомиться с местными нормами и стандартами. Некоторые юрисдикции требуют установки клапанов в определенных местах для аварийного отключения или проверки. Во многих муниципальных системах водоснабжения нормы предписывают, где запорные клапаны³ должны быть размещены. Соблюдение этих рекомендаций гарантирует соответствие требованиям и делает вашу систему безопасной и простой в управлении.

Является ли дисковый затвор средством предотвращения обратного потока?

Однажды я видел недоразумение, когда команда думала, что их заслонки-бабочки остановят обратный поток. Это вызвало серьезные проблемы, когда система изменила направление.

Дроссельный клапан не является превентор обратного потока⁴. Он не обеспечивает одностороннего потока. Для этого вам понадобится обратный клапан или устройство предотвращения обратного потока.

дроссельный клапан не является обратным клапаном

Понимание направления потока и предотвращение обратного потока

Во многих системах водоснабжения или технологических процессах контроль направления потока имеет важное значение. Если происходит обратный поток, он может загрязнить подачу или повредить оборудование. Предотвращение обратного потока или обратный клапан разработан с подпружиненным или гравитационным механизмом, который пропускает жидкость только в одном направлении. С другой стороны, поворотные клапаны используют вращающийся диск для перекрытия или дросселирования. Этот диск может открываться в обоих направлениях, если его принудительно направляет обратное давление. Вот несколько моментов, которые следует учитывать:

1. Механизм дроссельной заслонки

Когда я управляю дроссельной заслонкой вручную или с помощью привода, я могу открывать или закрывать ее по мере необходимости. Но если на стороне ниже по потоку создается более высокое давление, диск можно открыть нажатием, если только клапан не заблокирован или не имеет специальной конструкции. Этот стандартный дроссельный клапан не имеет встроенного однонаправленного механизма.

2. Обратные клапаны против поворотных затворов

Обратный клапан имеет внутреннюю заслонку или поршень, который движется только в одном направлении. При нормальном потоке он остается открытым. Если поток меняет направление, заслонка закрывается. Это автоматически останавливает обратный поток. У дроссельных клапанов такой функции нет. Им требуется прямое управление для закрытия. Если никто не закроет его, обратный поток может пройти через открытый диск.

3. Комбинированные решения

Иногда я устанавливаю дроссельный клапан рядом с обратным клапаном, особенно на нагнетательных патрубках насоса. Обратный клапан останавливает обратный поток, если насос отключается. Дроссельный клапан позволяет осуществлять ручную или автоматическую изоляцию. Я узнал на собственном горьком опыте, что одного дроссельного клапана недостаточно, если цель состоит в том, чтобы предотвратить обратный поток. В одном проекте давление системы на входе преодолело полуоткрытый дроссельный клапан и вызвало загрязнение технологической линии. Нам пришлось добавить обратные клапаны на выходе.

Вот справочная таблица:

Я всегда дважды проверяю требования к потоку системы. Если план состоит в том, чтобы предотвратить загрязнение или обратное движение, я указываю обратный клапан или сертифицированный превентор обратного потока. Дисковые затворы отлично подходят для экономически эффективного отключения или частичного регулирования, но они не являются заменой устройству, предназначенному для остановки обратного потока.

Заключение

А дроссельный клапан обычно используется для быстрой изоляции или умеренного управления потоком в больших трубопроводах. Он компактен, доступен по цене и прост в эксплуатации, что делает его популярным выбором.
